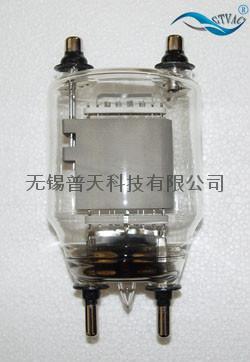

Glass TRIODE(1-30KW)
Type： FU-33
FU-501
6T40
FU-605
FU-606
FU-10S/Z
FU-22S/Z
FU-307S
Equivaient on abroad： 833A 6T51 6T50 ГY-10A ГY-22A
Otuput power（kW） 1 1.5 1.5 2.5 2.5 15 30 30
Cathode Materials Thoriated
Tungsten Thoriated
Tungsten Thoriated
Tungsten Thoriated
Tungsten Thoriated
Tungsten Thoriated
Tungsten Thoriated
Tungsten Thoriated
Tungsten
Voltage（V） 10 10 5 6.3 6.3 7 8.3 8.3
Current（A） 10 13.5 32.5 32.5 32.5 75 150 150
Main
electric
parameters Amplificationfactor 35 35 21 48 22 50 49 32
Interelectrode
Capacitances（PF）(Cathodeearthed) Filament-Grid 12.3 12.3 9.2 12.1 10.5 40 55 55
Filament-Anode 8.5 8.5 0.2 0.21 0.25 1.5 1.5 1.5
Anode-Grid 6.3 6.3 5.1 6.5 6.2 32 45 45
Maximum Maximum anode dissipation（kW） 0.3 0.45 0.5 0.8 0.8 10/15 20/30 30
Maximum grid dissipation（W） 20 20 100 120 120 300 600 600
Maximum anode DC voltage（kV） 4 4 7 6 6 8 10 10
Maximum frequency（MHz） 40 40 50 50 50 26 26 26
Cooling F F F F F S/Z S/Z S
Weight（Kg） 0.6 0.6 0.45 0.6 0.6 3/8 5/12 7.5
ADDITIONAL:The information here may be modified with the products` variation
Cooling:F——Forced air cooling S——Water cooling Z ——Vapor cooling
