RF4A高壓繼電器10kV

型號︰	RF4A高压继电器10kV
品牌︰	GTVAC
原產地︰	中國
單價︰	-
最少訂量︰	-

共有 120 相關信息

上一個

下一個

產品描述

特點膜片結構設計，及其節省空間非常適用於組合繼電器，專為射頻設計，體積小，功率大；耐磨鎢觸點，適用於頻繁操作場合；斷開負載時，真空介質能有效滅弧；可以在任何位置安裝使用；符合或超過MIL-R-83725標準；對於負載開關應用，請向工廠咨詢!

產品規格︰	繼電器額定參數單位 RF4AA RF4AB RF4AC 觸點代號 A B C 觸點形式 SPST-NO SPST-NC SPDT 測試電壓(漏電流不超15μA，直流或60Hz) kV Peak 10 10 10 工作電壓，觸點對基座(漏電流不超過15μA) 直流或60Hz kV Peak 8 8 8 2.5MHz kV Peak 7 7 7 16MHz kV Peak 6 6 6 32MHz kV Peak 5 5 5 連續負載電流直流或60Hz Amps 15 15 15 2.5MHz Amps 10 10 10 16MHz Amps 7 7 7 32MHz Amps 4 4 4 線圈擊穿電壓(60Hz，交流有效值) V 500 觸點電容開觸點間 pF 1.6 觸點對地 pF 1.8 接觸電阻(1A,28Vdc) ohms 0.05 工作時間 ms 10 釋放時間 ms 10 機械壽命 Cycles 2百萬標稱重量 g (oz) 28（1）振動頻率(正弦,55~1000z, 峰值) G's 10 衝擊級別(11ms,半正弦波,峰值) G's 50 工作環境溫度範圍 ℃ -55～+125
產品優點︰	線圈參數標稱電壓Vdc 12 26.5 115 吸合電壓Vdc 8 18 80 釋放電壓Vdc .5-5 1-10 5-50 線圈電阻(Ω±10%) 230 920 4700 * 以上數據在25℃，海平麵條件下測得
主要市場︰	·射頻應用 ·半導體晶片加工時的蒸汽沉積 ·無線電天線調節匹配迴路 ·T/R （發射/接收）轉換 ·脈衝形成網絡 ·離子輸入 ·TWT（行波管）電源提供 ·MRI（核磁共振成像）電源提供 ·雷達系統 ·安全檢查系統
付款方式︰	款到發貨
最小訂量︰	10
交貨日期︰	兩周后

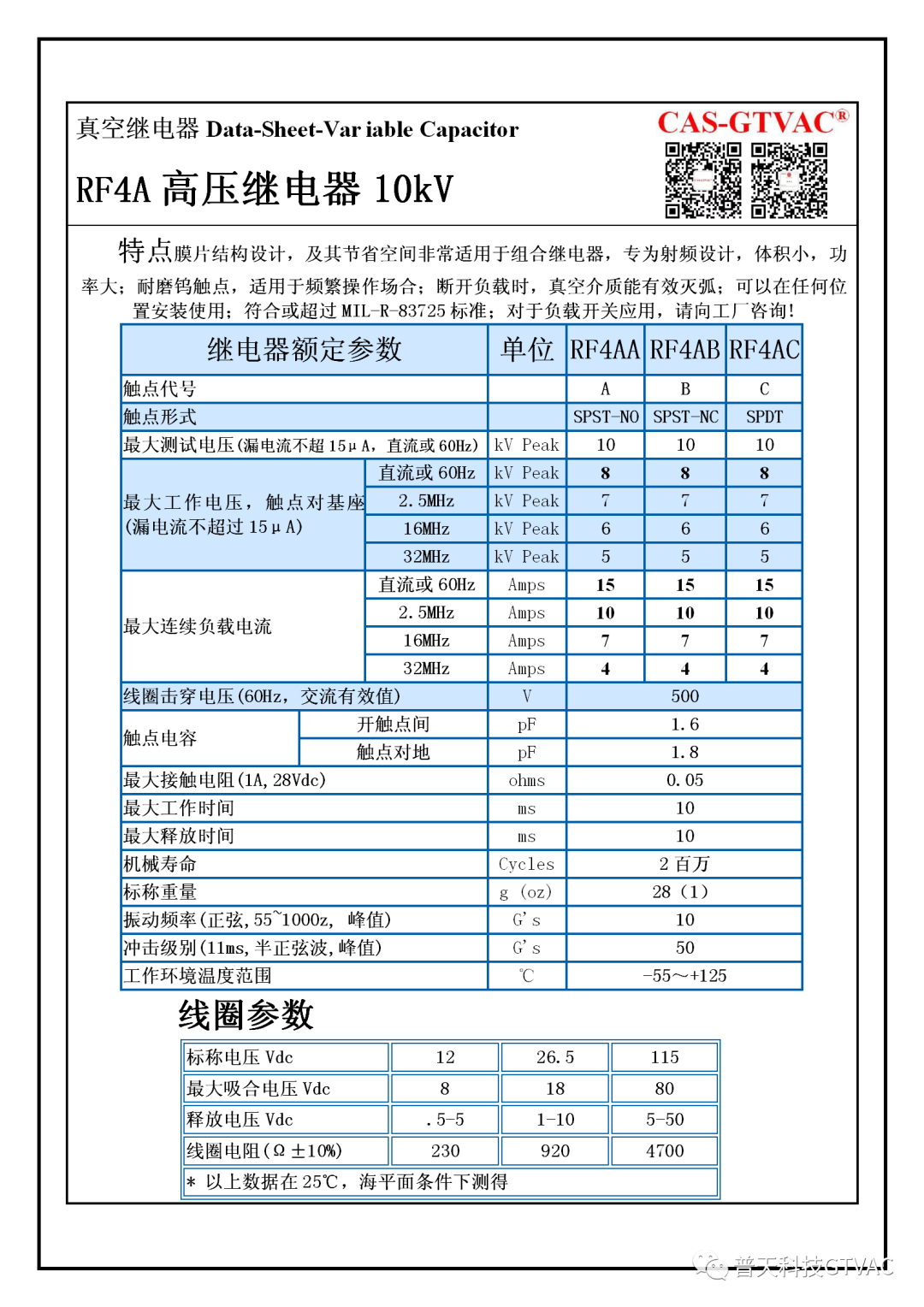

產品圖片
