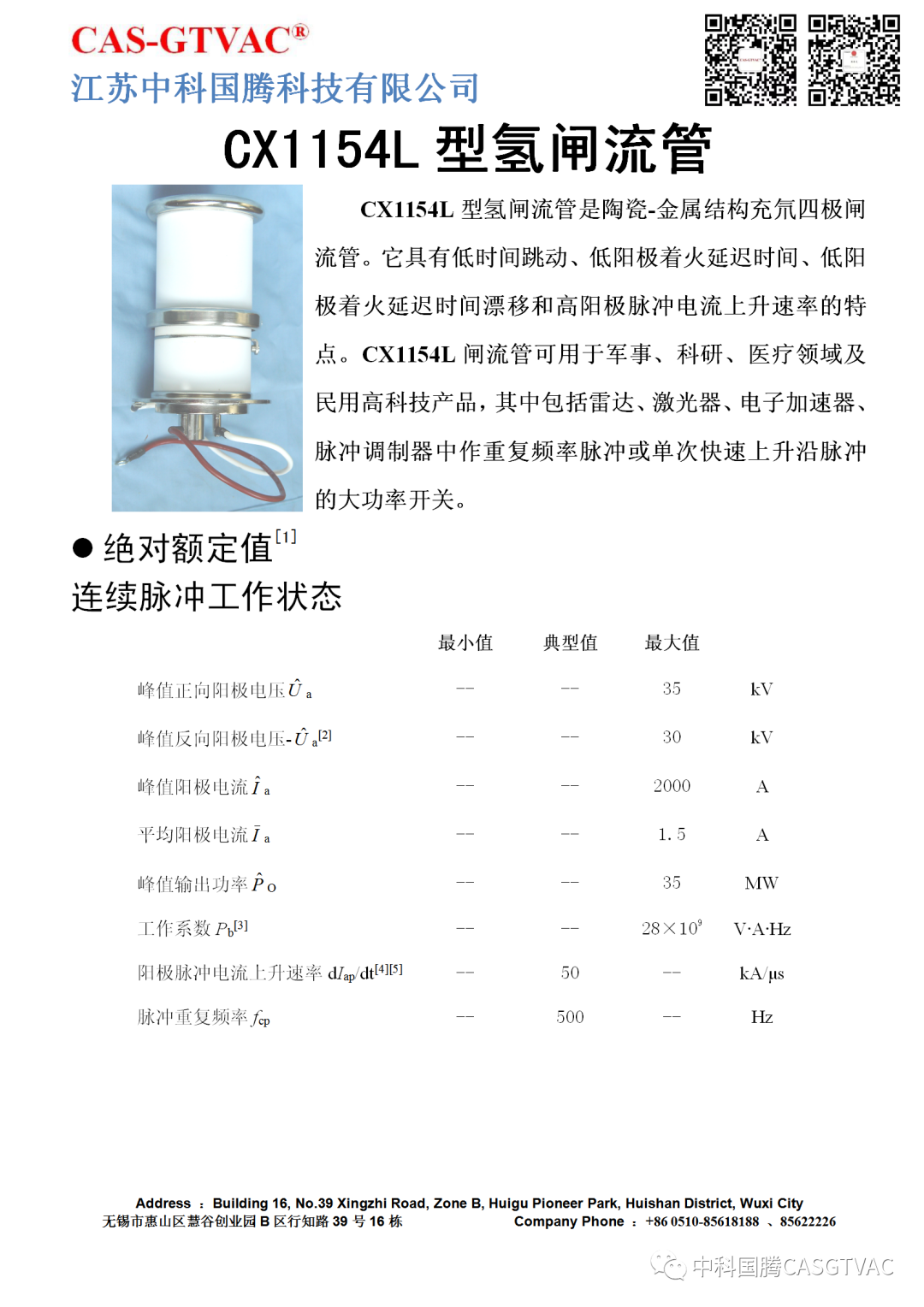

CX1154L型氫閘流管是陶瓷-金屬結構充氘四極閘流管。它具有低時間跳動、低陽極着火延遲時間、低陽極着火延遲時間漂移和高陽極脈衝電流上升速率的特點。CX1154L閘流管可用於軍事、科研、醫療領域及民用高科技產品,其中包括雷達、激光器、電子加速器、脈衝調製器中作重複頻率脈衝或單次快速上升沿脈衝的大功率開關。
l 額定值[1]
連續脈衝工作狀態
|
最小值
|
典型值
|
值
|
|
峰值正向陽極電壓 a
|
--
|
--
|
35
|
kV
|
峰值反向陽極電壓- a[2]
|
--
|
--
|
30
|
kV
|
峰值陽極電流 a
|
--
|
--
|
2000
|
A
|
平均陽極電流 a
|
--
|
--
|
1.5
|
A
|
峰值輸出功率 O
|
--
|
--
|
35
|
MW
|
工作係數Pb[3]
|
--
|
--
|
28×109
|
V·A·Hz
|
陽極脈衝電流上升速率dIap/dt[4][5]
|
--
|
50
|
--
|
kA/μs
|
脈衝重複頻率fcp
|
--
|
500
|
--
|
Hz
|
快速上升沿單次脈衝工作狀態
|
最小值
|
典型值
|
值
|
|
直流正向陽極電壓Uadc
|
--
|
--
|
25
|
kV
|
峰值陽極電流 a
|
--
|
--
|
10
|
kA
|
陽極脈衝電流上升速率dIap/dt
|
--
|
--
|
100
|
kA/μs
|
脈衝重複頻率fcp
|
--
|
--
|
0.1
|
Hz
|
l 一般參數
|
最小值
|
典型值
|
值
|
|
陰極熱絲電壓Uf [6]
|
6.0
|
6.3
|
6.6
|
V
|
陰極熱絲電流If
|
--
|
17
|
20
|
A
|
氫儲存器熱絲電壓UH [7]
|
--
|
5.0~6.5
|
--
|
V
|
氫儲存器熱絲電流IH
|
--
|
--
|
2.8
|
A
|
陰極預熱時間tkyr
|
15
|
--
|
--
|
min
|
l 控制柵極參數
|
最小值
|
典型值
|
值
|
|
無載柵極脈衝電壓Ug2cp[8]
|
500
|
--
|
2000
|
V
|
柵極脈衝電壓寬度τg2u
|
0.5
|
--
|
--
|
μs
|
柵極脈衝電壓上升速率dUg2cp/dt[9]
|
10
|
--
|
--
|
kV/μs
|
峰值反向柵極電壓-g2
|
--
|
--
|
500
|
V
|
有載柵偏壓Ug2dc[10]
|
-50
|
--
|
-200
|
V
|
臨界導通柵極電壓Ug2co[11]
|
--
|
--
|
500
|
V
|
柵極起動電流Ig2q[12]
|
--
|
--
|
6
|
A
|
l 預點火極參數 預點火極脈衝狀態
|
最小值
|
典型值
|
值
|
|
峰值預點火極電流 g1cp[13]
|
0.3
|
--
|
1.0
|
A
|
無載預點火極脈衝電壓Ug1cp
|
300
|
--
|
1000
|
V
|
預點火極脈衝電壓寬度τg1u
|
2.0
|
--
|
--
|
μs
|
預點火極脈衝電壓上升速率dUg1cp/dt
|
1.0
|
--
|
--
|
kV/μs
|
峰值反向預點火極電壓- g1
|
--
|
--
|
500
|
V
|
預點火極直流狀態
|
最小值
|
典型值
|
值
|
|
預點火極直流着火電壓Ug1dc
|
75
|
--
|
150
|
V
|
預點火極直流電流Ig1dc
|
75
|
--
|
150
|
mA
|
l 典型特性
|
最小值
|
典型值
|
值
|
|
臨界導通陽極電壓Uaco[14]
|
--
|
--
|
1000
|
V
|
陽極着火延遲時間taz[15]
|
--
|
70
|
250
|
ns
|
陽極着火延遲時間漂移Δtaz[16]
|
--
|
--
|
15
|
ns
|
時間跳動ΔtzT[17]
|
--
|
--
|
5
|
ns
|
l 機械參數
|
最小值
|
典型值
|
值
|
|
固定法蘭盤以上高度
|
--
|
159
|
--
|
mm
|
整管高度
|
--
|
189
|
--
|
mm
|
固定法蘭盤直徑
|
--
|
φ112
|
--
|
mm
|
淨重
|
--
|
2
|
--
|
kg
|
安裝位置[18]
|
|
任意
|
|
|
強迫風冷或油冷冷卻[19]
l 註釋
[1] 閘流管在使用時,峰值正向陽極電壓、峰值陽極電流、平均陽極電流等各參數不能有兩個以上同時達到 額定值。從使用壽命和工作穩定性考慮,閘流管不應長時間工作在某一 額定值。
[2] 在脈衝電流結束后的125μs內峰值反向陽極電壓(包括尖峰)不得超過10kV,否則將造起閘流管電極的損坏和管內打火而無法正常工作。
[3] 工作係數Pb為峰值正向陽極電壓、峰值陽極電流與脈衝重複頻率的乘積。
[4] 陽極脈衝電流上升速率的參考點為陽極電流脈衝前沿幅度的26%上升到70%之間的部分。
[5] 單次窄脈衝工作狀態,脈衝電流上升速率可以超過150kA/μs,最終數值很大程度取決于外電路。
[6] 閘流管在工作時陰極熱絲電壓不允許長時間偏離典型值,該電壓值應穩定在±5%,否則將影響閘流管的電性能和壽命。
[7] 氫儲存器熱絲兩端應並聯適當的電容器,避免由於尖峰電壓所造成的熱絲絕緣層的損毀。氫儲存器熱絲電壓典型值分別標註在每只閘流管的氫儲存器導線的輸入端。該典型值的確定取決于陽極的直流極限耐壓,降低氫儲存器熱絲電壓值可以提高閘流管工作時的耐壓水平;提高氫儲存器熱絲電壓值有利於提高閘流管的壽命。氫儲存器熱絲電壓值應穩定在±0.05V。
[8] 無載柵極脈衝電壓是相對於陰極而言。如果要求高陽極脈衝電流上升速率,建議預點火極採用脈衝工作狀態。控制柵極脈衝電壓的頂部相對於預點火極脈衝電壓的頂部向后延遲0.5μs。
[9] 柵極脈衝電壓上升速率的參考點為無載柵極脈衝電壓前沿幅度的26%上升到70%之間的部分。
[10] 預點火極採用直流方式時,控制柵極必須加100V~200V的負偏壓,以確保閘流管的陽極耐壓。
[11] 臨界導通柵極電壓為閘流管維持通導的控制柵極電壓的最小值。
[12] 柵極起動電流為開始點燃陽極和陰極之間電弧時的柵極觸發脈衝電流的瞬時值。
[13] 預點火極採用脈衝方式時,峰值預點火極電流不宜過大,以防止閘流管由預點火極觸發導通,柵極失去控製作用,必要時提高柵極負偏壓值。
[14] 臨界導通陽極電壓為使陽極引燃的陽極電壓最小值。
[15] 陽極着火延遲時間為從無載柵極脈衝前沿上升到26%幅度起到陽極通導發生瞬間止的時間間隔。
[16] 這裡的陽極着火延遲時間漂移為閘流管在連續工作時,從10秒到10分鐘的陽極着火延遲時間的變化量。
[17] 時間跳動為脈衝與脈衝之間陽極着火延遲時間的變化量。
[18] 閘流管的固定必須利用固定法蘭盤, 的安裝方向是陽極在上的軸向垂直安裝,軸向水平安裝也是允許的,但 不採用陽極在下的軸向垂直安裝方式。
[19]閘流管的陶瓷外殼、陽極和柵極部位的溫度不得超過150℃,固定法蘭盤和陰極底盤部位的溫度不得超過120℃,否則必須採取冷卻措施。採用油冷時,閘流管要整體侵入油中,注意不要在陽極內部有殘留空氣;採用強迫風冷時,空氣流量至少在2.8m3/min。
R1:預點火極串聯電阻,其阻值由預點火極電流大小所決定。
R2:柵極串聯電阻,其阻抗與觸發器的電路阻抗相匹配。
C1:氫儲存器保護電容,1000pF無感電容,耐壓≥500V。
C2:氫儲存器保護電容,電容量1μF,耐壓≥500V。
